Rozdzielnice Niskiego Napięcia nN
Rozdzielnice typów: RNM-2, NGWR
Zastosowanie rozdzielnic niskiego napięcia
Rozdzielnice niskiego napięcia ELEKTROBUDOWA znajdują zastosowanie w każdej branży jako rozdzielnice główne, oddziałowe, manewrowo-stycznikowe w sieciach TN-S, TN-C-S, TN-C, TT, IT.
Charakterystyka ogólna rozdzielnic nN typu RNM-2 i NGW R
Wnętrzowe rozdzielnice i sterownice Elektrobudowa montowane są z elementów produkowanych seryjnie w sterowanych numerycznie centrach obróbczych. Segmenty konstrukcyjne zbudowane są z wysokiej jakości materiałów zabezpieczonych przed korozją powłokami elektrolitycznymi oraz farbami proszkowymi.
Podstawowe cechy rozdzielnic niskiego napięcia:
- rozdzielnice o izolacji powietrznej,
- stopień ochrony aż do IP 55,
- stacjonarne, przyścienne lub wolnostojące,
- moduły wysuwne w konfigurowalnej wielkości od m1/4 do m3 (wysokość = 200 mm) dla RNM-2 i od W04 do W4 (wysokość = 125 mm) dla NGW R,
- 10 modułów do wykorzystania w RNM-2 i 16 modułów w NGW R przy standardowych wysokościach lub więcej po uzgodnieniu,
- separacja przedziałów zgodnie z PN-EN 61439-1:2011 aż do 4b,
- zwielokrotnienie systemu szyn zbiorczych głównych (1, 2 lub 3),
- dowolne rozmieszczenie napędów łączników (na drzwiach, za drzwiami),
- możliwość przeszklenia drzwi,
- połączenie kabli zasilających za pomocą szyny przyłącza kablowego lub w inny sposób po uzgodnieniu,
- możliwość wbudowania szafy kompensacji mocy biernej,
- uziemienie odpływów podczas wymiany zasilanego urządzenia za pomocą członów uziemiających,
- pełny cykl badań każdego wyrobu (TTA),
- możliwość zastosowania dodatkowej ochrony przed skutkami zwarć łukowych.
Zalety rozdzielnic nN
- najwyższej jakości wyrób europejskiego producenta rozdzielnic,
- możliwość wyposażenia w aparaturę wyłączającą, zabezpieczającą, sterowniczą, pomiarową, kontrolną i sygnalizacyjną różnych producentów,
- łatwy dostęp do aparatury i prosta obsługa,
- bezproblemowa wymiana lub dodawanie nowych jednostek funkcjonalnych rozdzielnicy,
- długotrwała eksploatacja,
- częstotliwość przeglądów i konserwacji ograniczona do minimum,
- zredukowane do minimum rozprzestrzenianie się skutków zwarć elektrycznych dzięki podziałowi segmentu na przedziały,
- krótkie terminy dostaw rozdzielnic,
- produkcja i eksploatacja bezpieczne dla środowiska,
- możliwość kompozycji bloków wysuwnych, wtykowych i stałych w jednym segmencie,
- profesjonalny serwis producenta,
- przystosowanie rozdzielnicy do indywidualnych potrzeb każdego Klienta.

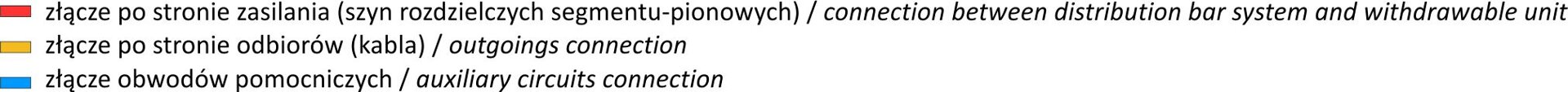

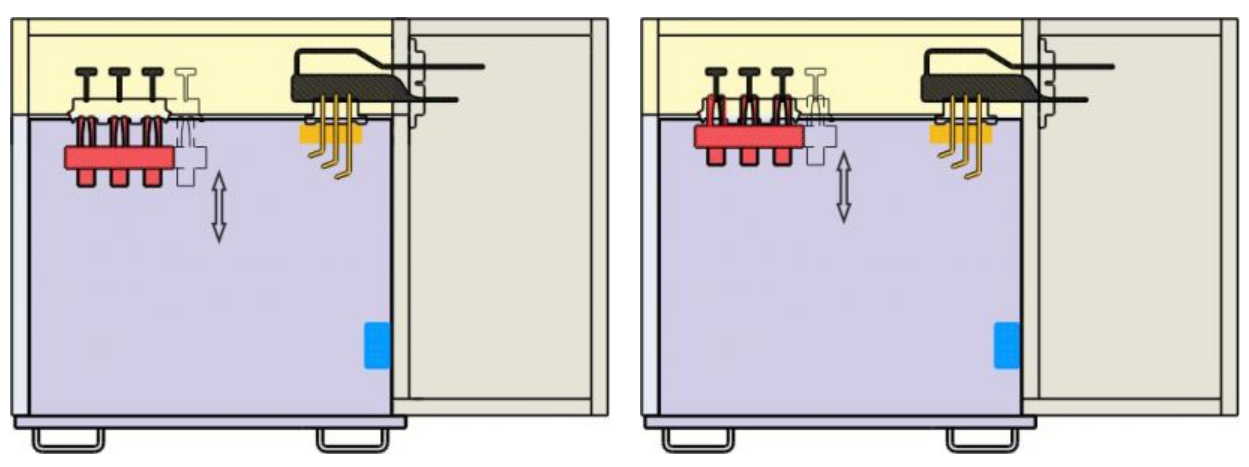

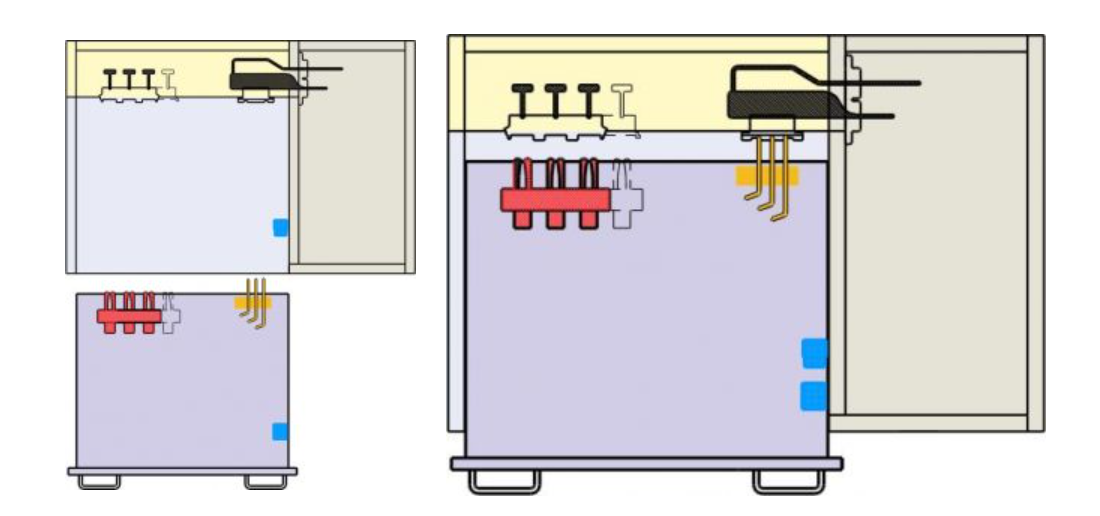

Pozycje członu wysuwnego w rozdzielnicy typu RNM-2

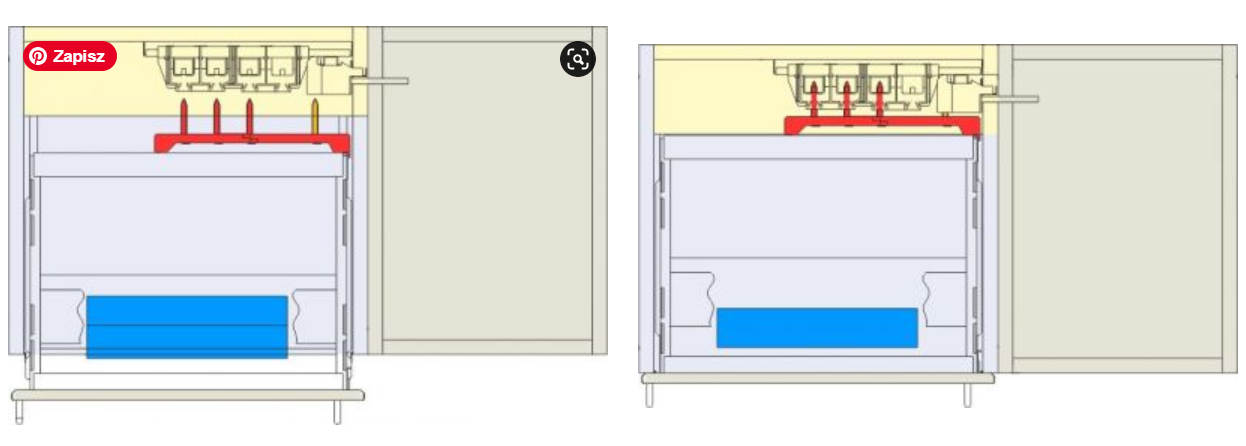

Pozycje członu wysuwnego w rozdzielnicy typu NGW R
Dane techniczne rozdzielnic niskiego napięcia
| Typ rozdzielnicy | RNM-2 | NGW R-1 | NGW R-18 | NGW R-2 | |
| Napięcie znamionowe | V | do 690 | do 690 | ||
| Napięcie znamionowe izolacji | V | do 1000 | do 1000 | ||
| Napięcie wytrzymywane o częstotliwości sieciowej | kV | 3,5 | 3,5 | ||
| Napięcie udarowe piorunowe wytrzymywane | kV | 8 | 8 | ||
| Napięcie udarowe piorunowe wytrzymywane izolacji | kV | 12 | 12 | ||
| Prąd znamionowy ciągły: | |||||
|
A A A |
do 5000 do 5000 do 1200 |
do 7500 do 6300 do 1600 |
630 do 250 - |
do 3200 do 3200 do 1600 |
| Prąd znamionowy krótkotrwały wytrzymywany | kA | do 90 | do 125 | do 31,5 | do 100 |
| Prąd znamionowy szczytowy wytrzymywany | kA | do 200 | do 275 | do 80 | do 220 |
| Klasyfikacja IAC | kA/s | do 50/0,5 | do 100/0,3 | ||
| Częstotliwość znamionowa | Hz | 50/60 | 50/60 | ||
| Stopień ochrony | do IP 54 | do IP 42 | do IP 55 | ||
| Stopień odporności na uderzenia mechaniczne | IK 10 | ||||
| Wymiary pól: | |||||
|
mm mm mm |
400 ÷ 1200 2200 600 ÷ 1000 |
400 ÷ 1000 2150 400 ÷ 1150 |
400 ÷ 1000 2150 250 ÷ 400 |
400 ÷ 1000 2150 250 ÷ 1150 |
| Zgodność z normami | PN-EN 61439-1; PN-EN 61439-2 | ||||

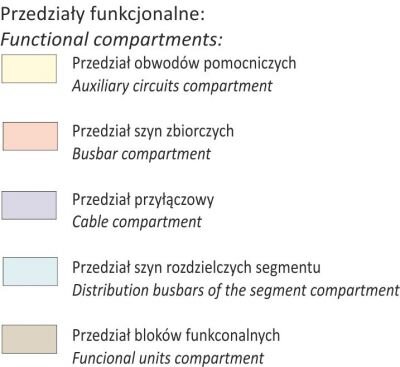

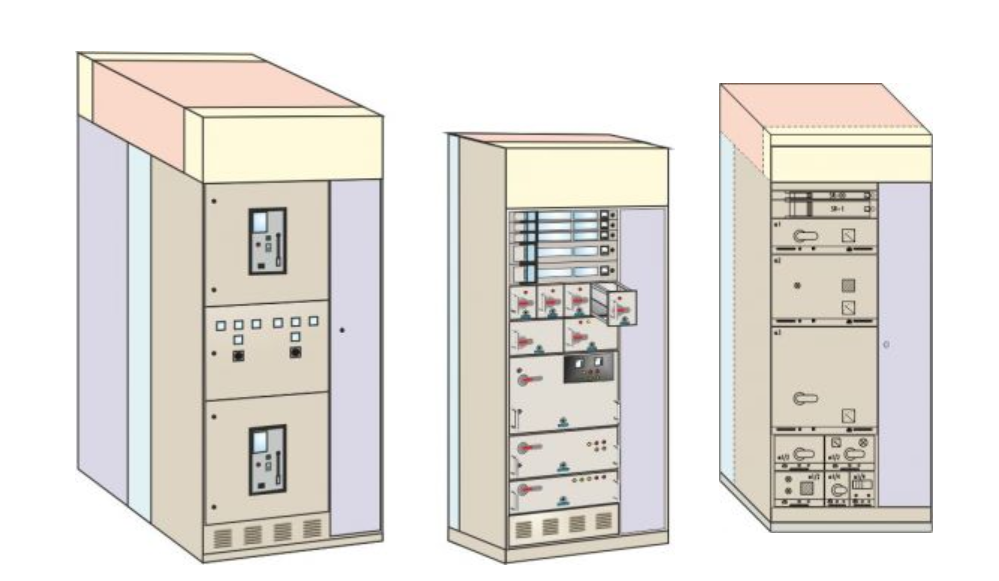

Przedziały funkcjonalne rozdzielnic nN
