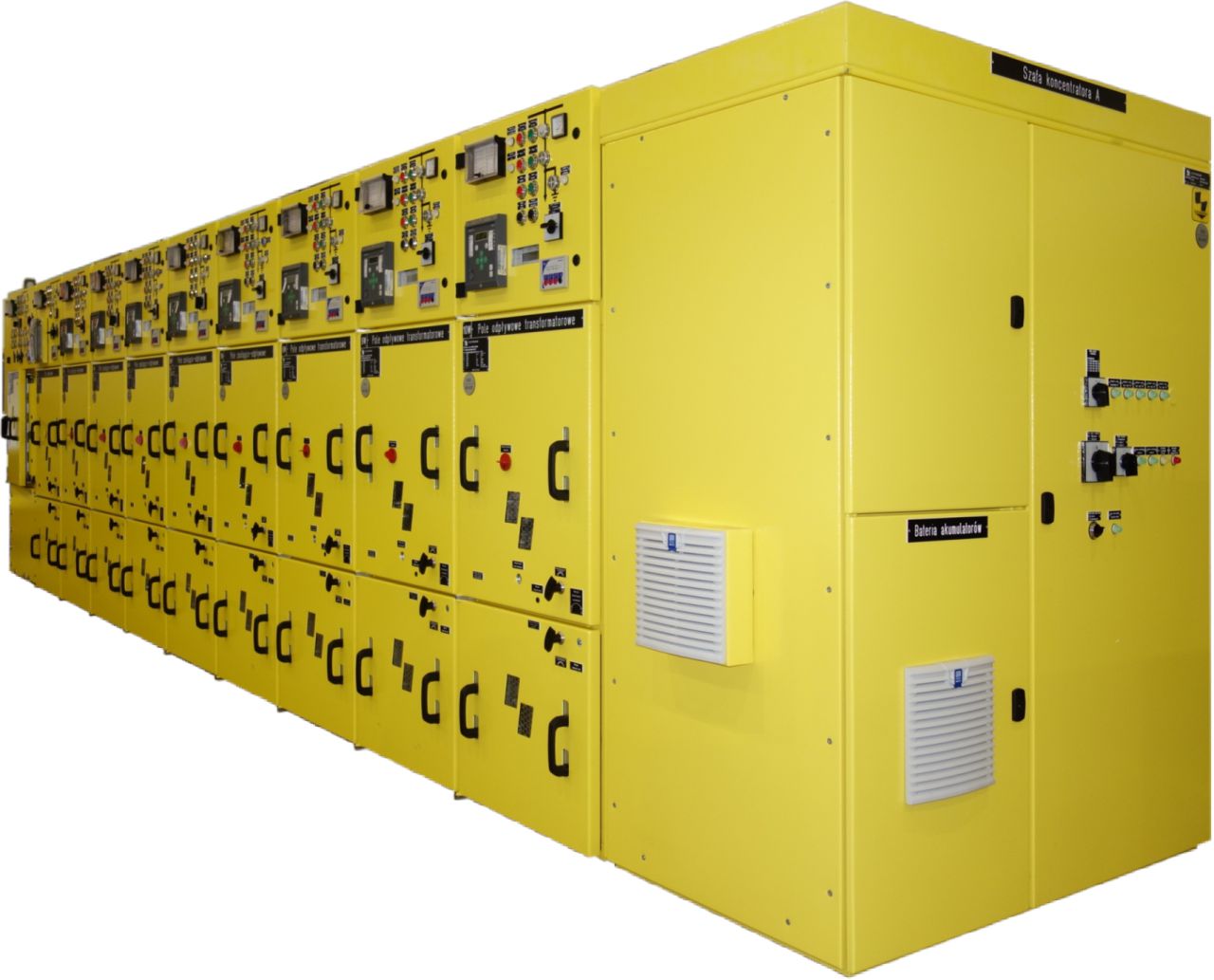

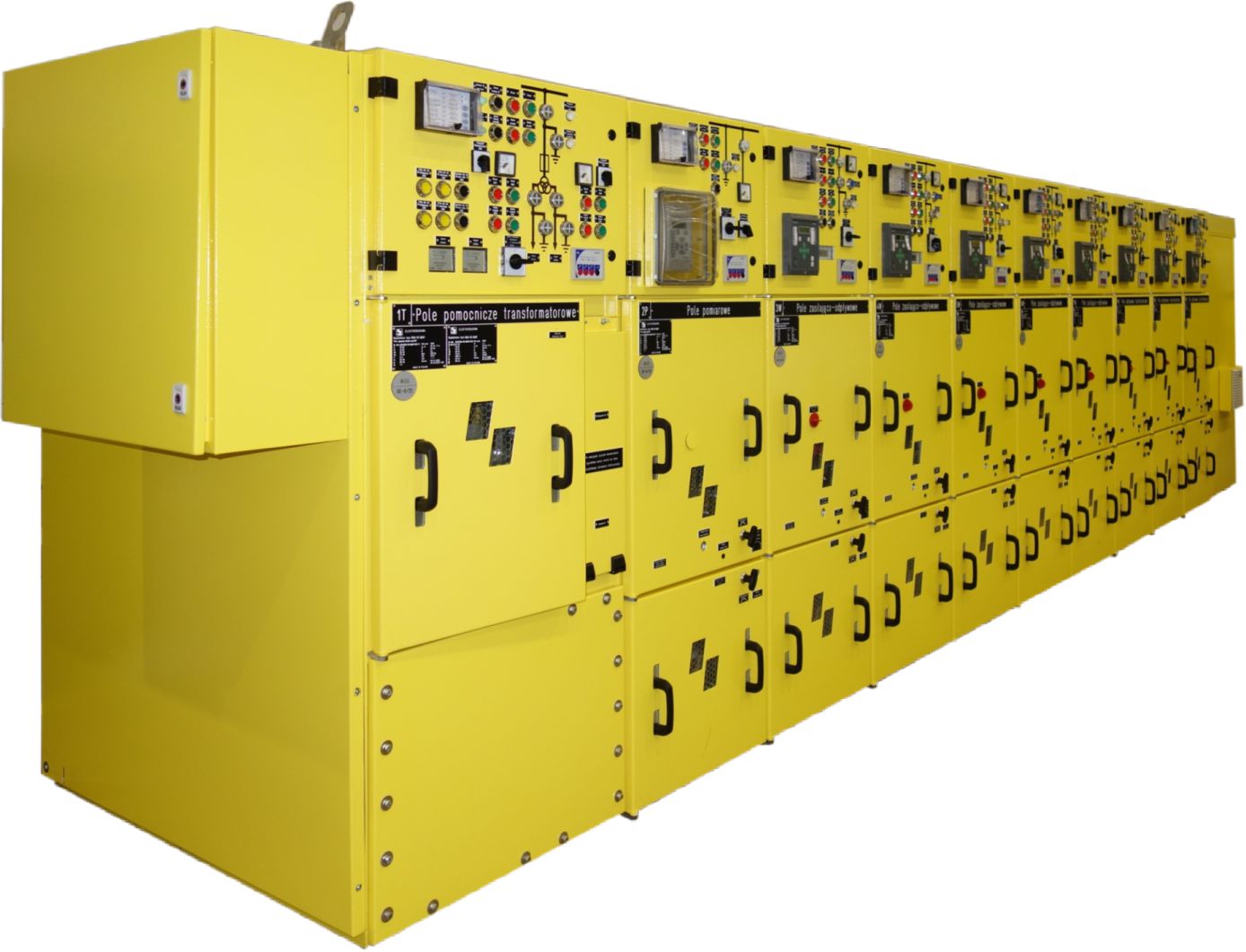

Rozdzielnice SN typu PREM-12G SMART marki ELEKTROBUDOWA Sp. z o.o.

Rozdział energii elektrycznej trójfazowego prądu przemiennego o częstotliwości 50 Hz przy napięciu znamionowym do 12 kV.

w dowolnym miejscu sieci rozdzielczej zakładów górniczych, w wyrobiskach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu (ze stopniem „a” niebezpieczeństwa wybuchu metanu) i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego,
do zasilania odbiorów zainstalowanych w polach niemetanowych i metanowych, w wyrobiskach zaliczanych do stopnia „a”, „b” lub „c” niebezpieczeństwa wybuchu metanu oraz
w wyrobiskach zaliczonych do klasy A lub B zagrożenia wybuchem pyłu węglowego,
w energetyce przemysłowej w stacjach pośrednich i oddziałowych w szczególnie trudnych warunkach pracy.

rozdzielnica dwuczłonowa, wnętrzowa w izolacji powietrznej,
w osłonie metalowej zapewniającej stopień ochrony obudowy IP 54 i stopień odporności mechanicznej IK 10,
odporna na skutki działania łuku elektrycznego powstałego wewnątrz osłony,
z wewnętrzną dekompresją gazów połukowych,

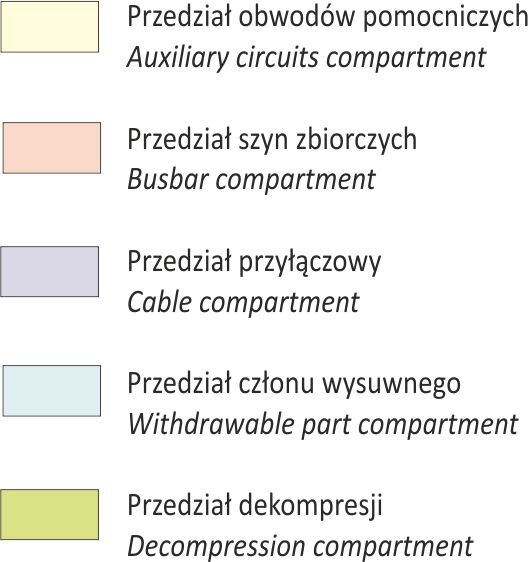

z przedziałami ograniczonymi metalowymi osłonami,
z pojedynczym systemem szyn zbiorczych,
w wykonaniu z autonomicznym bądź zewnętrznym źródłem zasilania obwodów pomocniczych,
z napędami silnikowymi lub ręcznymi przestawiania członu wysuwnego, uziemnika i rozłącznika,
wielowariantowa ze względu na komponenty wyposażenia obwodów głównych i pomocniczych, wyposażona w aparaturę łączeniową próżniową lub z SF6,
dodatkowa litera „M” w typie pola oznacza wykonanie z napędami silnikowymi,
odporność na zaburzenia elektromagnetyczne,
możliwość wykonania pól opływowych silnikowych jako pola dwuodpływowe,
nowy typ pola pomocniczego transformatora ze stycznikiem.

minimalne gabaryty przy najwyższych parametrach znamionowych,
nowoczesne rozwiązania zapewniające bezpieczeństwo:
1. podwójna dekompresja wewnętrzna,
2. konstrukcja obudowy zapewniająca wysoką odporność na działanie łuku wewnętrznego,
3. niezależnie działające metalowe przegrody ruchome,
zastosowany system blokad mechanicznych i elektrycznych skutecznie eliminuje możliwość wykonania niedozwolonych czynności łączeniowych,
system szybkiego wyłączania zwarcia dodatkowo zwiększający bezpieczeństwo personelu i urządzeń,
pewność ruchowa osiągnięta przez stosowanie nie-zawodnych łączników oraz nowoczesnych cyfrowych zabezpieczeń,
możliwość współpracy z cyfrowym systemem wizualizacji stanów ruchowych i awaryjnych, zdalnego nadzoru oraz sterowania urządzeń i układów elektroenergetycznych,
ograniczenie czynności konserwacyjnych i skrócenie wynikających z tego przerw w pracy,
automatyka przełączania zasilań (PPZ) i załączania rezerwy (SZR) jako integralny moduł koncentratora, bez konieczności wyposażania rozdzielnicy w dodatkowe urządzenia realizujące ww. funkcje automatyki,
fachowy serwis producenta,

Typ rozdzielnicy		PREM-12G SMART
Napięcie znamionowe	kV	7,2 / 12
Napięcie wytrzymywane o częstotliwości sieciowej	kV	20 / 28; 42 ³⁾
Napięcie udarowe piorunowe wytrzymywane	kV	60 / 75
Prąd znamionowy:
ciągły szyn zbiorczych ciągły pola krótkotrwały wytrzymywany szczytowy wytrzymywany	A A kA/s kA	do 1600 do 1250 do 25/3 do 65
Odporność na działanie łuku wewnętrznego	kA/s	25/1
Częstotliwość znamionowa	Hz	50
Stopień ochrony		IP 54
Odporność na uderzenia mechaniczne		IK 10

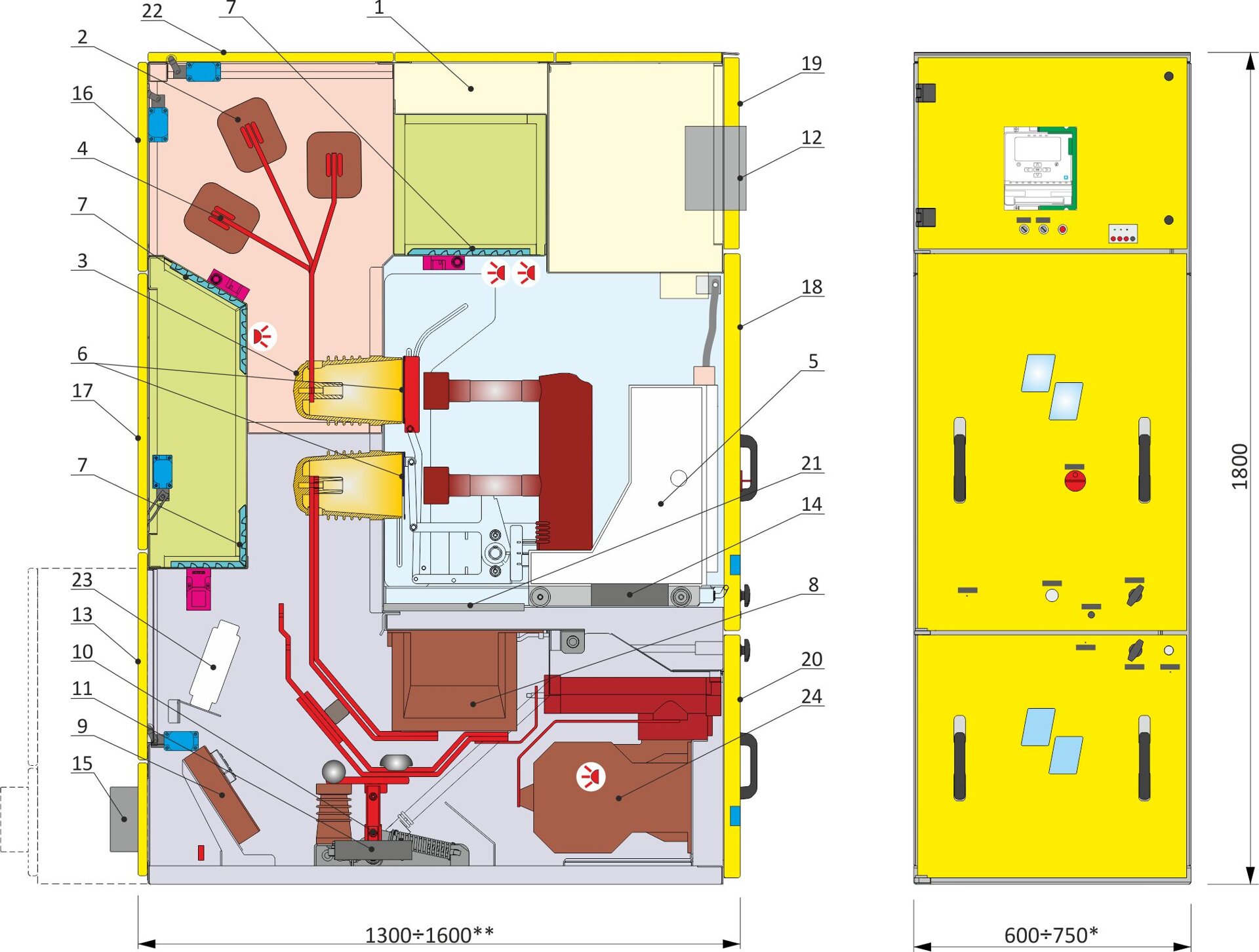

Wymiary pól:
szerokość [A] wysokość [B] głębokość [C]	mm mm mm	Pole rozdzielcze 600/750 ¹⁾ 1800 1300/1600 ²⁾ Pole niskiego napięcia 725 1800 1300 Szafka obwodów wtórnych 250 800 600
Klasyfikacja IAC		AFLR
Klasa przegród		PM
Kategoria utraty ciągłości pracy LSC		LSC2B
Zgodność z normami		PN-EN 62271-200; PN-EN 62271; PN-G-42050; PN-G-50003

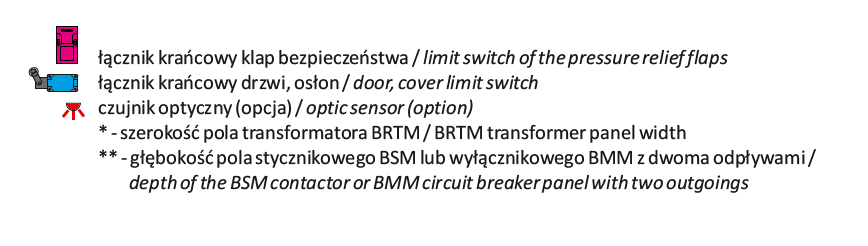

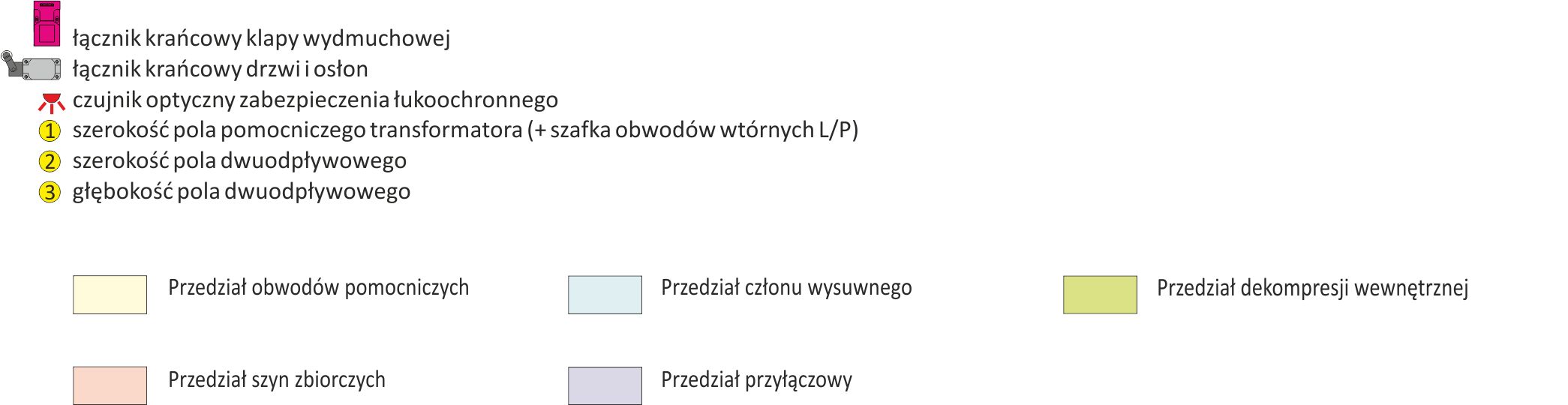

¹⁾ Szerokość pola pomocniczego transformatora oraz pola dwuodpływowego ²⁾Głębokość pola dwuodpływowego ³⁾Zgodnie z normami GOST
