Stacje kontenerowe

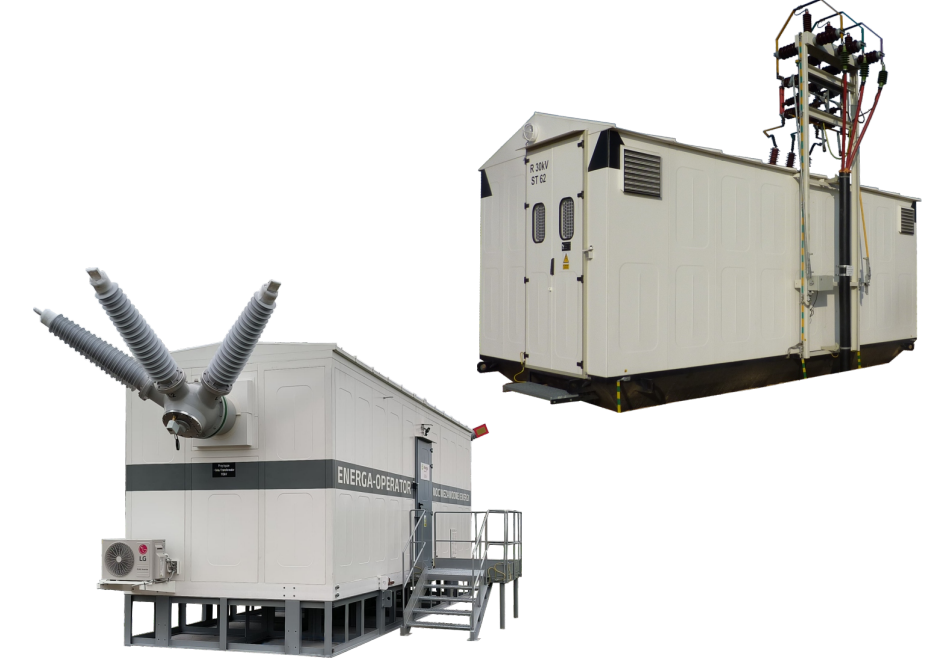

Stacja kontenerowa typu SKP

Przeznaczone do pracy w charakterze przenośnych lub stacjonarnych punktów rozdzielczych lub transformatorowo-rozdzielczych.

Zastosowanie stacji rozdzielczej lub transformatorowej SKP

Stacja wyposażona w wysokiej klasy rozdzielnice może służyć:

• w energetyce
  • jako główny punkt zasilający,
  • jako tymczasowe, przenośne uzupełnienie stacji rozdzielczych w przypadku ich remontu lub doprowadzenia dodatkowych linii odbiorczych,
  • jako mobilne punkty zasilania i przesyłu pozwalające na rezerwowanie tymczasowe obiektów w miejscach ich serwisowania i modernizacji, bez utraty ciągłości ich zasilania
• jako stacja wyprowadzenia mocy z elektrowni wodnej, wiatrowej itp.,
• w górnictwie odkrywkowym - do instalowania na maszynach samojezdnych, jako przenośne punkty transformatorowo-rozdzielcze,
• w kolejnictwie jako stacje transformatorowe zasilające urządzenia linii kolejowych.

Charakterystyka ogólna SKP

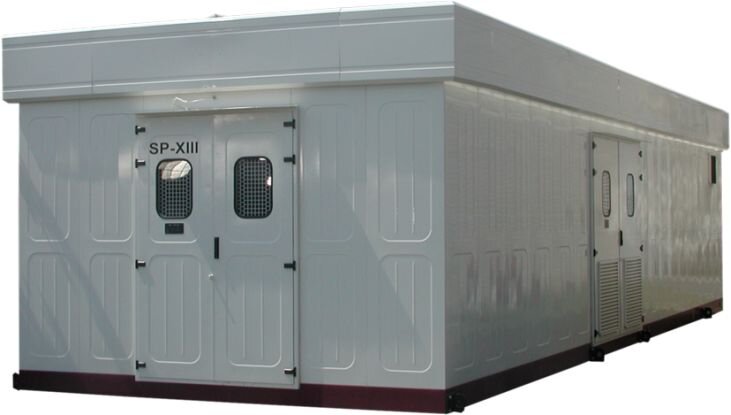

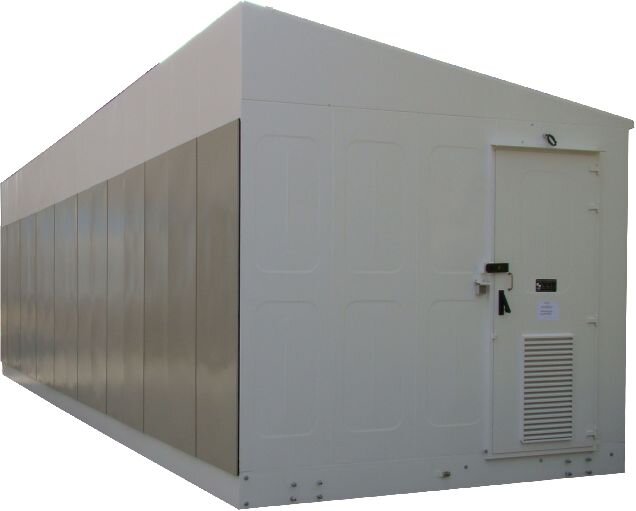

Obudowa stacji wykonana z cienkościennych kształtowników i blach stalowych ocynkowanych (od zewnętrznej strony brak elementów złącznych np.: łbów śrub, nitów). Miejsca połączeń elementów obudowy dodatkowo uszczelnione silikonem. Wszystkie części konstrukcyjne stacji malowane proszkowo farbami poliestrowymi o grubości powłoki malarskiej min. 100 µm. Stacje składane są z segmentów o szerokości zależnej od szerokości instalowanych wewnątrz celek rozdzielnic (stacje o długości ponad 16 m są transportowane w częściach). Wykonanie obudowy z izolacją termiczną lub bez. Oferujemy także stacje z pomieszczeniem socjalnym.

Stacje SKP mogą:

• być wyposażone we wszelkiego rodzaju sprzęt elektro energetyczny,
• być przystosowane do umieszczania na konstrukcjach drgających poprzez zastosowanie elastomerów tłumiących drgania,

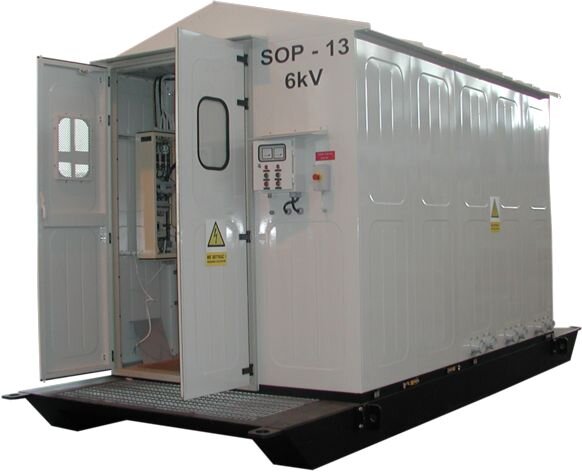

• posiadać stalowe pontony umożliwiające przesuwanie stacji bez konieczności używania dźwigów i środków transportu kołowego,
• posiadać, jako mobilne stacje SN i WN, autonomiczną telemechanikę i system sterowania, umożliwiające szybką instalację, uruchomienie oraz dostosowanie do dowolnego punktu polskiego systemu elektroenergetycznego, redukując do minimum zakres prac wykonywanych w takich przypadkach na obiekcie.

Wyposażenie umożliwiające wygodną i bezpieczną eksploatację:

• oświetlenie (podstawowe i awaryjne),
• wentylacyja,
• klimatyzacja,
• ogrzewanie z regulacją temperatury,
• instalacja alarmowa,
• drzwi wyposażone w klamki antypaniczne,
• cztery silne zawiasy na drzwiach oraz estetyczne i mocne osłony okien,
• transformatory suche lub olejowe w wydzielonym pomieszczeniu z misą olejową bezpieczną dla środowiska,
• ługoodporne rozdzielnice.

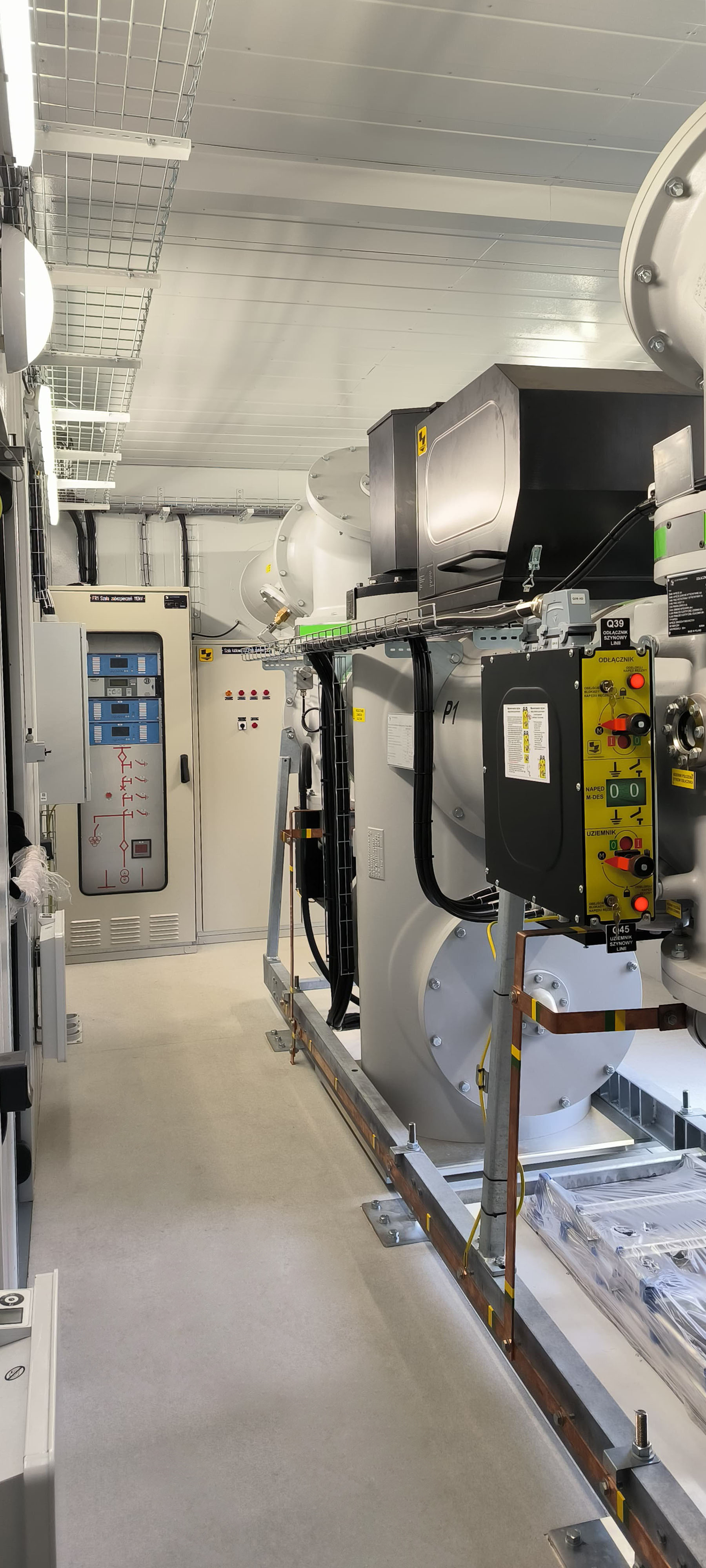

Wyposażenie w rozdzielnice

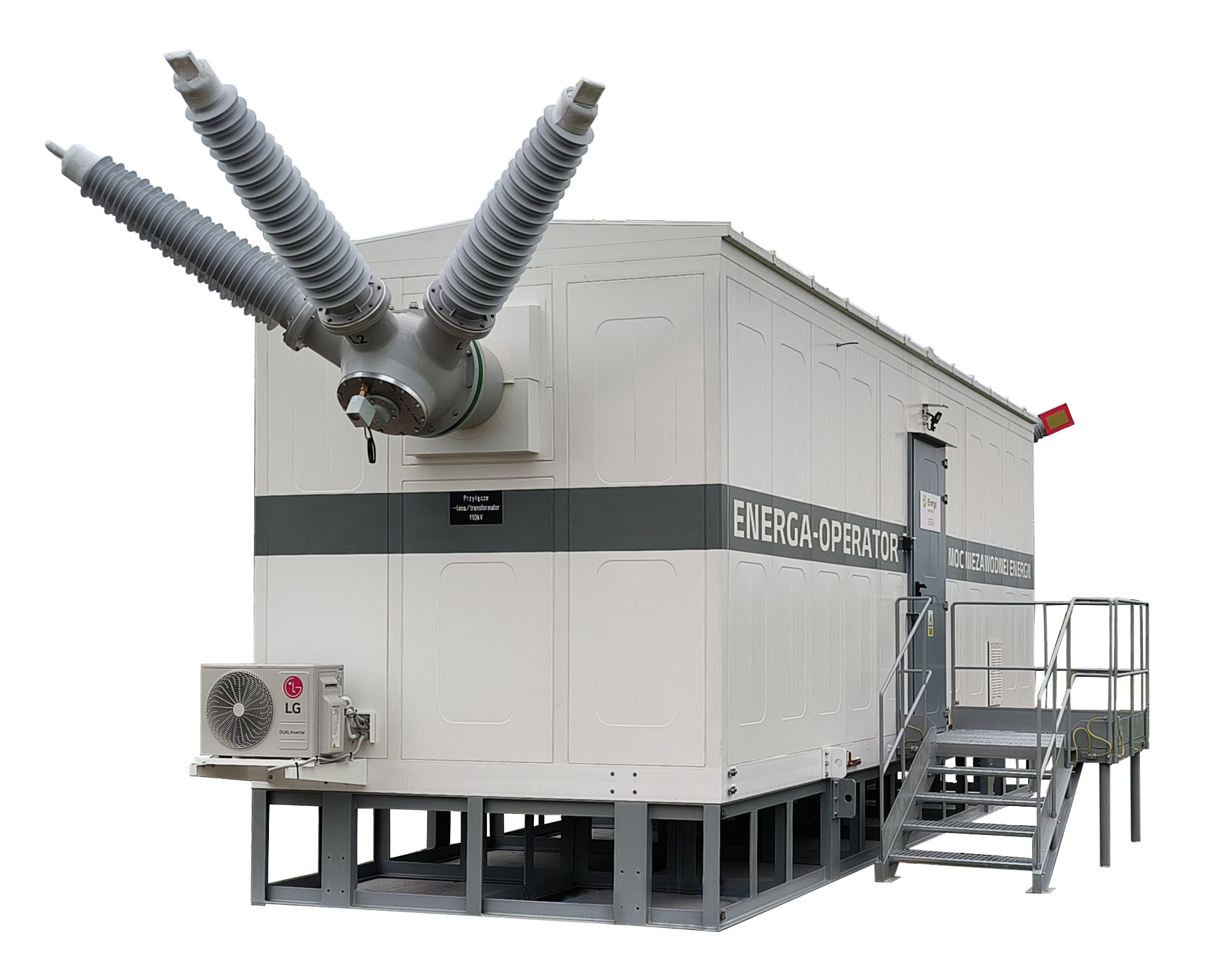

• pojedyncze pole rozdzielcze do Ur = 145 kV  rozdzielnicy Wysokiego Napięcia typu OPTIMA 145,
• rozdzielnice jednoczłonowe do Ur = 36 kV i Ir = 3150 A typu J-7, J-17, J-24 lub J-36,

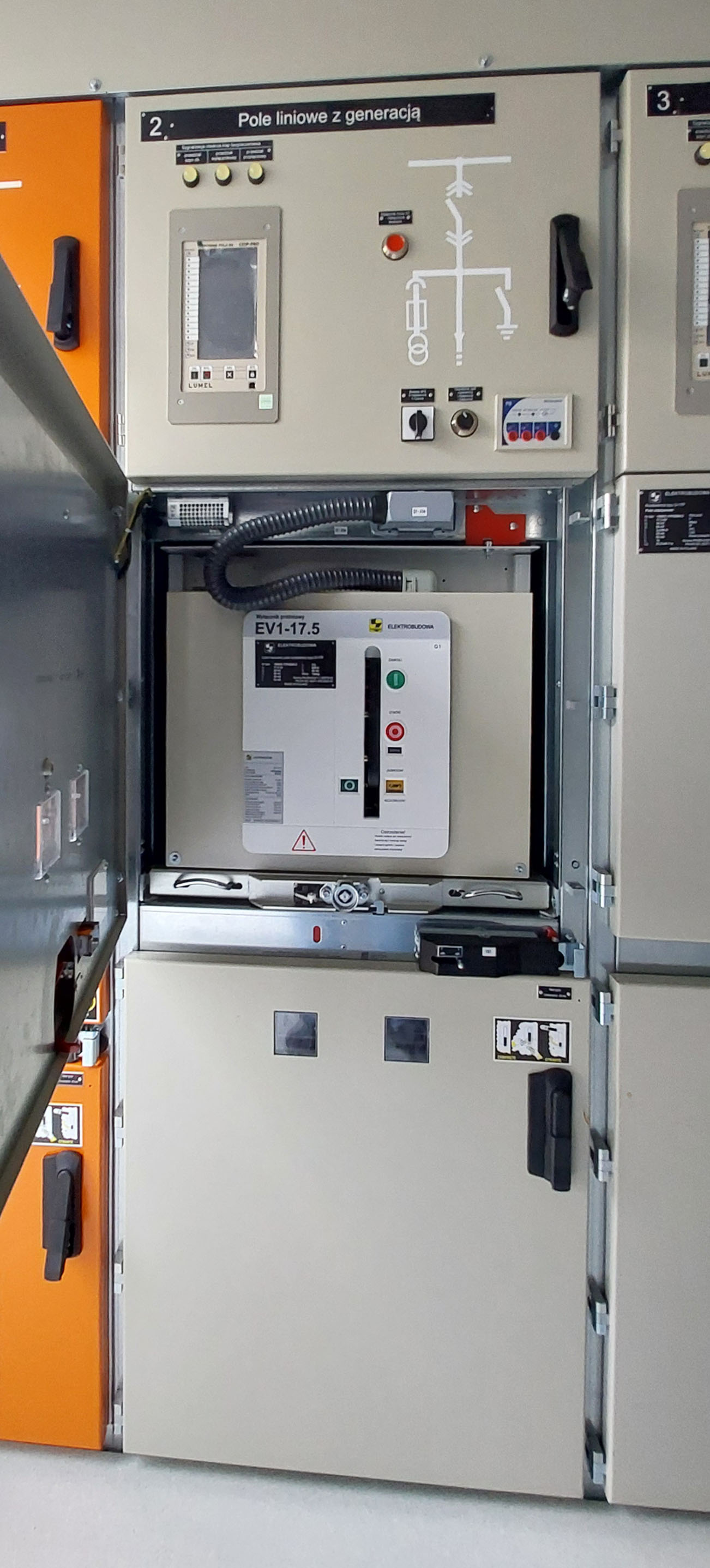

• rozdzielnice dwuczłonowe (typu metal-clad) do Ur = 40,5 kV i Ir = 4000 A, np. D-12P, D-17PL, D-17PT, D-24P, D-40P,
• rozdzielnice niskonapięciowe do Ir = 7500 A typu NGW R-1,
• tablice sterownicze, klimatyzowane szafy do obudów 19”,
• transformatory o mocy do 5000 kVA,
• baterie kondensatorów w celkach rozdzielnic średnich napięć,
• inne urządzenia elektryczne.

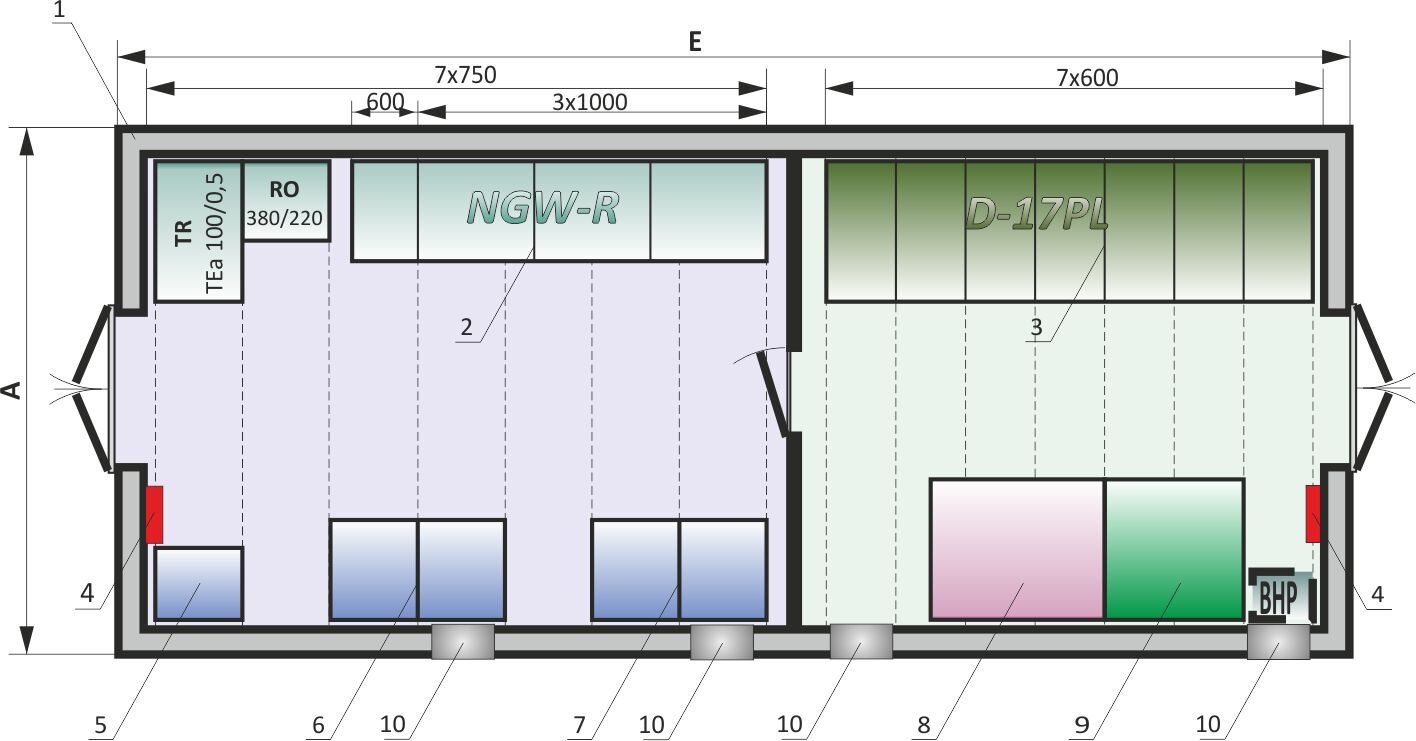

1. ściana boczna
2. rozdzielnica 500 V
3. rozdzielnica 15 kV
4. grzejnik
5. klimatyzowana szafa sterownicza
6. rozdzielnica falowników
7. rozruszniki
8. komora transformatora mocy
9. bateria kondensatorów
10. wentylator

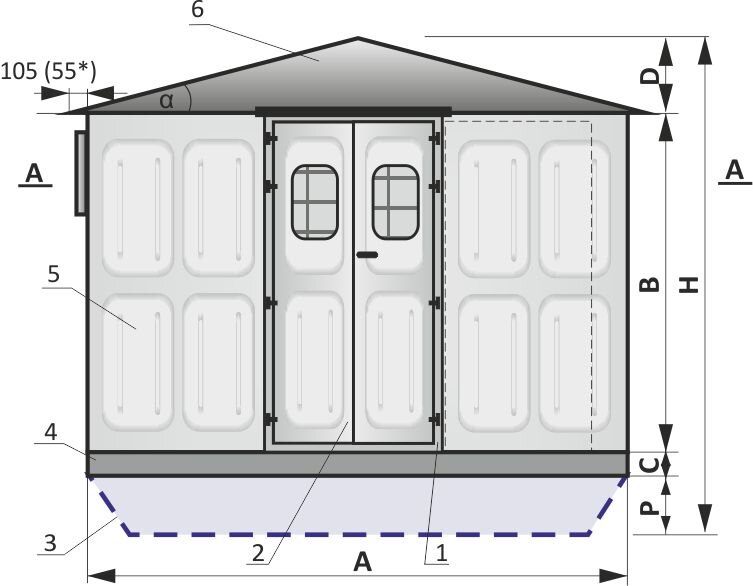

1. ościeżnica
2. drzwi
3. zarys pontonu
4. rama posadowcza
5. osłona czołowa
6. dach + stężenie dachowe

Zalety stacji kontenerowej produkowanej przez Elektrobudowa:

• możliwość zainstalowania wewnątrz dowolnych urządzeń (o ile pozwolą na to gabaryty),
• możliwość wykonania stacji z kilku segmentów,
• zapewnienie bezpieczeństwa obsłudze,
• modułowa budowa ułatwiająca rozbudowę stacji, uniwersalność zastosowań,
• możliwość wykonania w wielu odmianach gabarytowych; ograniczeniem są możliwości transportowe stacji i jej elementów,
• szczelność i wieloletnia trwałość obudowy stacji,
• zabezpieczenia przed włamaniem i próbami demontażu stacji z zewnątrz,
• przystosowanie do montażu na konstrukcjach drgających,
• estetyka wykonania,
• oszczędność zajmowanej powierzchni,
• niska cena w porównaniu z bezpośrednimi i pośrednimi korzyściami dla klienta,
• szybka realizacja,
• szybki montaż na obiekcie,
• jedyny Polski producent produkujący mobilne stacje z polem wysokiego napięcia do 145kV.


Dane techniczne SKP

• Stacje kontenerowe - karta produktowa Zobacz Pobierz
