Rozdzielnica wnętrzowa WN typu OPTIMA 145

Rozdzielnice OPTIMA 145 jest to rozdzielnia wnętrzowa z izolacją gazową SF6 przeznaczona do pracy w sieciach o częstotliwości 50 Hz i napięciu znamionowym do 145 kV.

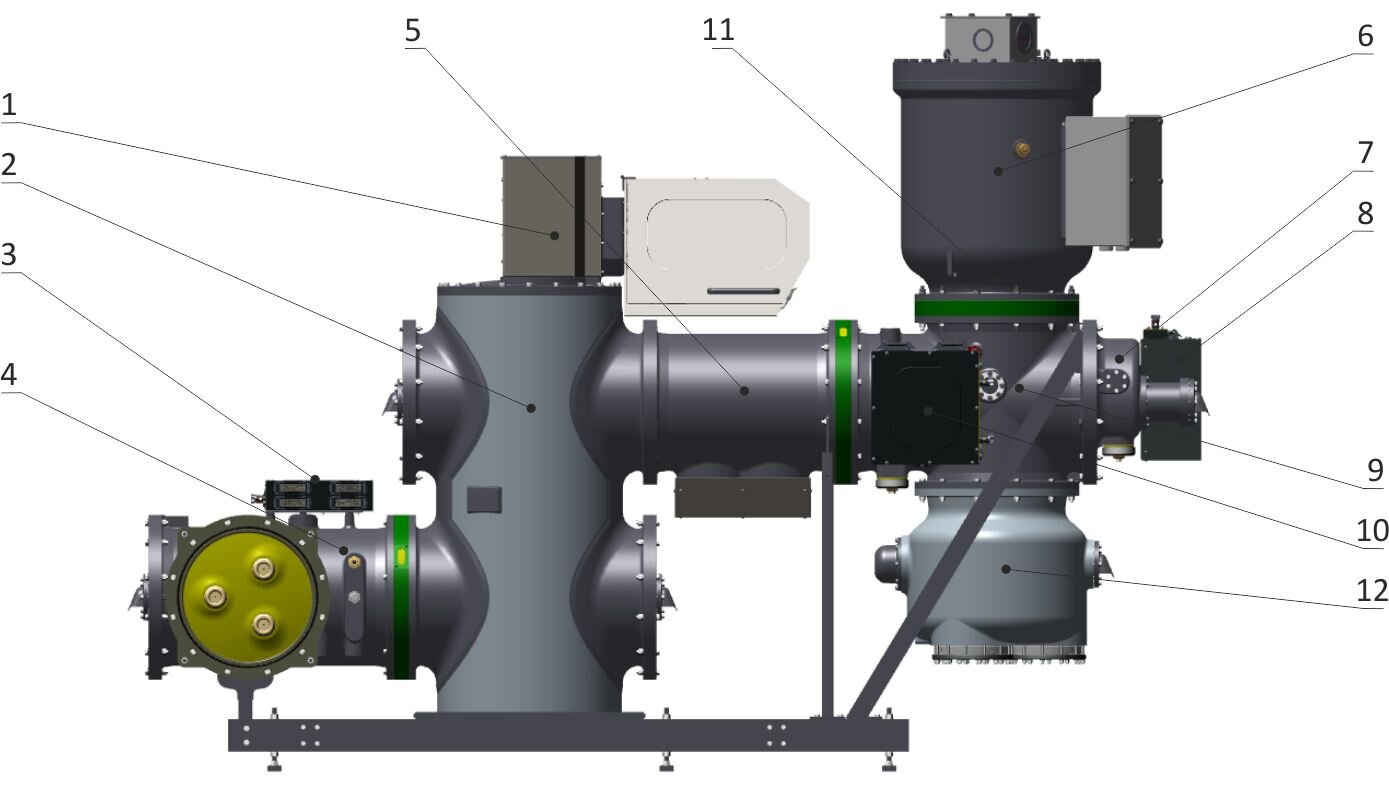

Budowa Rozdzielnicy OPTIMA 145
  1. Napęd wyłącznika
  2. Wyłącznik
  3. Napęd odłączniko-uziemnika szyn zbiorczych
  4. Szyny zbiorcze
  5. Przekładnik prądowy
  6. Przekładnik napięciowy
  7. Uziemnik szybki
  8. Napęd uziemnika szybkiego
  9. Odłączniko-uziemnik (liniowy)
  10. Napęd odłączniko-uziemnika (liniowego)
  11. Odłącznik przekładnika napięciowego
  12. Przyłącze kablowe

Charakterystyka Rozdzielnicy OPTIMA 145
  • Wysokie bezpieczeństwo dzięki zastosowaniu:
    • Rozwiązań konstrukcyjnych chroniących przed skutkami łuku wewnętrznego.
    • Zastosowaniu blokad uniemożliwiających wykonanie nieprawidłowych czynności łączeniowych.
    • Zastosowaniu wyłącznika wysokiego napięcia o nowoczesnej konstrukcji zapewniającej skuteczne działanie w każdych warunkach eksploatacji.
  • Obudowy rozdzielnicy wykonane, jako odlew aluminiowy (bez elementów spawanych).
  • Ograniczenie do minimum czynności konserwacyjnych i serwisowych w trakcie eksploatacji rozdzielnicy.
  • Stosowanie nowoczesnych aparatów łączeniowych.
  • Bardzo łatwy dostęp do napędów.
  • Możliwość dopasowania konfiguracji produktu do wymagań klienta,
  • Kompleksowa realizacja projektu (testy fabryczne, dostawa, montaż, testy pomontażowe - w tym pomiar WNZ).
  • Możliwość zastosowania szerokiego zakresu parametrów dla przekładników prądowych i napięciowych.
  • Możliwość zastosowania szaf sterowania lokalnego LCC typu przyściennego, wolnostojących lub zamontowanych na rozdzielnicy.

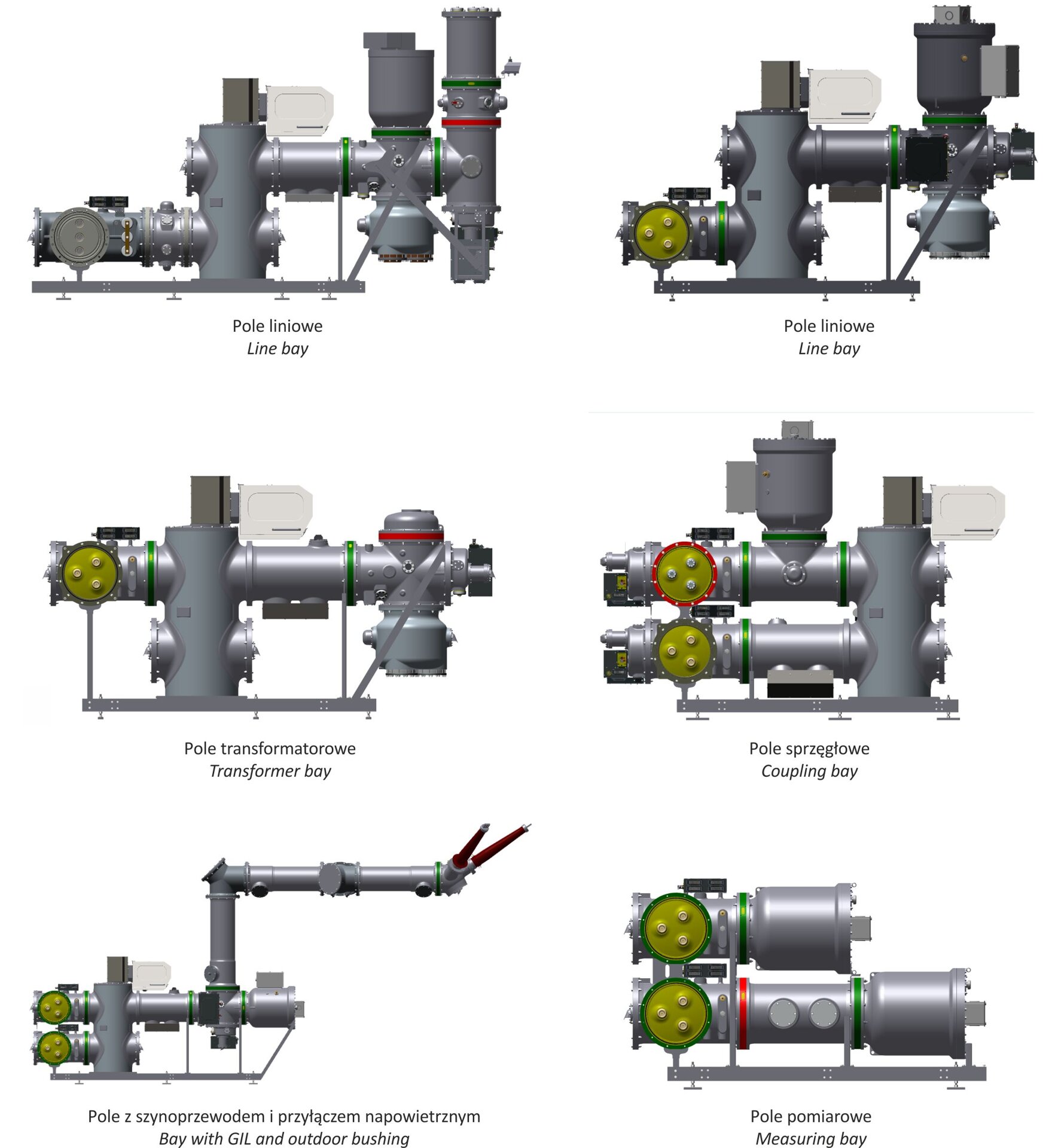

Przykładowe konfiguracje

W celu lepszego dopasowania produktu do wymagań rynku cały czas pracujemy nad zwiększeniem wariantowości oraz możliwych konfiguracji pól, poprawę jakości, funkcjonalności czy zwiększeniu niezawodności. Dzięki temu uzyskujemy również bezkonkurencyjną elastyczność produktu.




Parametry techniczne:

Najwyższe napięcie pracy

145 kV

Napięcie znamionowe sieci

110 kV

Częstotliwość znamionowa / liczba faz

50 Hz / 3

Napięcie probiercze wytrzymywane o częstotliwości sieciowej (50 Hz, 1 min.)

  • między ziemią a fazą
  • wzdłuż przerwy izolacyjnej



230 kV
265 kV

Napięcie probiercze udarowe piorunowe (1,2/50)

  • do ziemi i międzyfazowo
  • pomiędzy otwartymi stykami



550 kV
630 kV

Prąd znamionowy

3150 A

Prąd znamionowy zwarciowy (wartość skuteczna)

40 kA

Prąd znamionowy szczytowy wytrzymywany

100 kA

Stopień ochrony obudowy napędów, skrzynek zaciskowych

IP 4X / IP 54

Roczny ubytek gazu SF6 dla każdego przedziału gazowego

0,1 %
